قطعات سنگ شکن هیدروکن از اجزا سنگ شکن هیدروکن هستند که یک نوع سنگ شکن مخروطی است شامل منتل، کانکیو، تاپشل و باتمشل و دیگر قطعات سنگ شکن هیدروکن که در ادامه معرفی می شود که برای خردایش سنگ و مواد معدنی مورد استفاده قرار می گیرد. با استفاده از دستگاه سنگ شکن هیدروکن میتوان راندمان تولید را افزایش داده و با مقدار بار ورودی مشابه با سایر دستگاه های خرد کن، حجم بیشتری از سنگ ریزه و ماسه تولید کرد. سنگ شکن هیدروکن از ترکیب قطعات متنوعی مانند باتمشل، تاپشل، کانیکو، منتل، هدسنتر و بلبرینگ، بوش فولادی، بوش اکسنتریک، و سایر اجزاء تشکیل یافته است که سه قطعه اصلی به نامهای کانکیو، منتل و پمپ روغن هیدروکن نقشآفرین اصلی در عملکرد این سنگ شکن را ایفا میکنند. این اجزاء با همکاری و تعامل مؤثر، عملکرد صحیح سنگ شکن هیدروکن را به ارمغان میآورند.با استفاده از این دستگاه میتوان راندمان تولید را افزایش داده و با مقدار بار ورودی مشابه با سایر دستگاه ها، حجم بیشتری از سنگ ریزه و ماسه تولید کرد. جهت استعلام قیمت و خرید قطعات سنگ شکن با واحد فروش هلدینگ آوانگارد تماس بگیرید.
شرکت آوانگارد، با بیش از ۲۰ سال سابقه در زمینه خرید، فروش، تولید، طراحی و ریختهگری کلیه قطعات سنگشکن هیدروکن در انواع آلیاژها، با بهترین کیفیت و قیمت مناسب، آماده ارائه خدمات به مشتریان گرامی میباشد. جهت خرید قطعات سنگشکن هیدروکن با کیفیت عالی و ضمانت معتبر، با تیم فنی و فروش ما در شرکت آوانگارد تماس حاصل فرمایید.
دستگاه سنگ شکن هیدروکن از نوع دستگاههای سنگ شکن مدرن می باشد. به دلیل ویژگیهای خاص این دستگاه امروزه بهعنوان یکی از پرکاربرد ترین انواع سنگ شکن محسوب میشود، در ادامه لیست قیمت سنگ شکن هیدروکن به همراه کاتالوگ و فیلم آموزشی و روش های خرید انواع هیدروکن سنگ شکن جهت اطلاع درج گردیده است.بازدید کننده محترم، جهت دریافت لیست قیمت قطعات هیدروکن سنگ شکن می توانید با واحد فروش تماس بگیرید و در اسرع وقت قیمت قطعات سنگ شکن هیدروکن را دریافت نمائید.
ردیف | شرح | قیمت |
1 | قیمت منتل 2 هیدروکن | تماس بگیرید |
2 | قیمت منتل 4 هیدروکن | تماس بگیرید |
3 | قیمت منتل سوپریور | تماس بگیرید |
4 | قیمت کانکیو 2 هیدروکن | تماس بگیرید |
5 | قیمت کانکیو 4 هیدروکن | تماس بگیرید |
6 | قیمت کانکیو 5 هیدروکن | تماس بگیرید |
7 | قیمت کانکیو 5/6 هیدروکن | تماس بگیرید |
8 | قیمت کانکیو 7 هیدروکن | تماس بگیرید |
9 | قیمت کانکیو 8 هیدروکن | تماس بگیرید |
10 | قیمت تاپشل هیدروکن | تماس بگیرید |
11 | قیمت باتمشل هیدروکن | تماس بگیرید |
12 | قیمت هد سنتر هیدروکن | تماس بگیرید |
13 | قیمت گلدانی هیدروکن | تماس بگیرید |
14 | قیمت بوش استیل | تماس بگیرید |
15 | قیمت بوش اکسترینگ | تماس بگیرید |
16 | قیمت بوش پیستون | تماس بگیرید |
17 | قیمت بوش فولی الکتروموتور | تماس بگیرید |
18 | قیمت بوش فولی فولادی | تماس بگیرید |
19 | قیمت بوش کنگره ای | تماس بگیرید |
20 | قیمت بوش اسپایدر | تماس بگیرید |
21 | قیمت پالونی بزرگ | تماس بگیرید |
22 | قیمت منتل 2-36 | تماس بگیرید |
23 | قیمت پالونی کوچک | تماس بگیرید |
24 | قیمت پکینگ | تماس بگیرید |
25 | قیمت پلیت پیستون | تماس بگیرید |
26 | قیمت کانکیو 4-36 | تماس بگیرید |
27 | قیمت پوسته هوزینگ | تماس بگیرید |
28 | قیمت پیستون | تماس بگیرید |
29 | قیمت داس کالر | تماس بگیرید |
30 | قیمت درپوش های هوزینگ | تماس بگیرید |
31 | قیمت دنده کرانویل | تماس بگیرید |
32 | قیمت دنده پینیون | تماس بگیرید |
33 | قیمت رینگ کرانویل | تماس بگیرید |
34 | قیمت رینگ گردگیر چدنی | تماس بگیرید |
35 | قیمت شفت اصلی هیدروکن | تماس بگیرید |
36 | قیمت شفت هوزینگ | تماس بگیرید |
37 | قیمت غلاف سرشفت هیدروکن | تماس بگیرید |
سنگ شکن هیدروکن یک نوع سنگ شکن مخروطی است که ازمنتل و کانکیو و دیگراجزای مهم که در ذیل به آن اشاره خواهیم داشت تشکیل شده است که برای خرد کردن مواد معدنی و سنگها مورد استفاده قرار می گیرد.

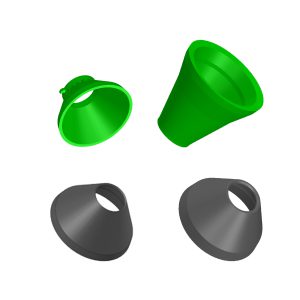

منتل هیدروکن، یک قطعه مهم در سنگ شکن هیدروکن است که مسئولیت خرد کردن سنگها را بر عهده دارد. این قطعه روی شفت اصلی و داخل کانکیو هیدروکن قرار میگیرد و به دور محور خود چرخش میکند. منتل هیدروکن از جنس فولاد منگنزی یا منگنزی مولیبدن دار ساخته شده و توسط یک مهره سفتشونده در بخش بالایی، در محل خود نگهداشته میشود. این قطعه به دلیل مواجهه با سایش شدید، نیاز به تعویض دورهای دارد که باید با توجه به جنس سنگهای ورودی و میزان تولید ماهانه بهطور منظم انجام شود. منتل 2 و منتل 4 از پر مصرف ترین آنها می باشند.
کانکیو هیدروکن متفاوت از منتل که حرکت چرخشی خارج از محور دارد، به عنوان یک قطعه ثابت عمل میکند. این قطعه درون باتمشل و تاپشل هیدروکن قرار گرفته و از جنس فولاد منگنزی و فولاد منگنزی مولیبدن دار ساخته شده است. کانکیو هیدروکن یک نقش اساسی در عملیات خردایش هیدروکن دارد و وظیفه خرد کردن سنگها در داخل هیدروکن را بر عهده دارد. این قطعه، به دلیل قرار گرفتن در معرض سایش شدید، برای بهینهسازی تولید و حفاظت از قطعات داخلی دستگاه، باید به صورت دورهای و با توجه به جنس سنگورودی و حجم تولید ماهانه تعویض شود. کانکیو 2 و کانکیو 4 از پر مصرف ترین آنها به شمار می آیند.
باتم شل و تاپ شل دو محفظه اصلی سنگشکن هیدروکن هستند که از جنس فولاد کربنی ساخته می شوند. تاپشل در بالای باتمشل نصب شده و سنگها از قسمت فوقانی وارد کانکیو میشوند که در درون تاپشل قرار دارد.
هدسنتر یک قطعه مخروطی و ساخته شده از فولاد کربنی است که وظیفه نگهداشتن منتل هیدروکن روی شفت را بر عهده دارد.
شفت اصلی هیدروکن نقش حیاتی دارد؛ این شفت، با کمک بوش اکسنتریک، به چرخش درمیآید. میله این شفت از جنس فولاد MO40 است که با چرخش منتل هیدروکن هماهنگ میشود و حرکت دورانی لنگ شفت اصلی باعث تغییر زاویه بین منتل و کانکیو میشود. به علاوه، این شفت عهدهدار کنترل جک هیدروکن نیز میباشد.
در هیدروکن، از انواع مختلفی از بوشها استفاده میشود، که هرکدام وظایف خاصی را بر عهده دارند. بهعنوان مثال، بوش اسپایدر در بالای تاپشل قرار میگیرد و وظیفه مهار کردن شفت را بر عهده دارد، درحالیکه بوش اکسنتریک باعث چرخش لنگ شفت اصلی میشود. این بوشها شامل بوش کنگره ای، بوش فولادی، بوش اکسنتریک، بوش برنجی، بوش استیل، بوش پیستون و بوش چدنی میشوند.
پینیون محوری است که به شفت پینیون متصل است و دارای دندههای مارپیچ مخروطی در سر آن است. این دندهها با انتقال حرکت دورانی از انتهای پینیون، حرکت را به کرانویل انتقال میدهند. دنده کرانویل و پینیون هیدروکن باعث کاهش دورهای شفت از 480 به 8 دور در دقیقه شده و همچنین گشتاور را افزایش میدهند و وظیفه اصلی آن انتقال نیرو به موتور سنگ شکن است.
کف گردهای عدسی، استیل و برنزی سه نوع از کف گردها هستند که برای بهبود خنک کاری، اجرای بهتر روانکاری و افزایش کارایی در عملیات روغنکاری مورد استفاده قرار میگیرند.
اجزای فوق از مهم ترین قطعات مصرفی سنگ شکن هیدروکن بوده و تهیه، خرید، فروش، تولید، طراحی و ریختهگری این اجزا از خدمات هلدینگ آوانگارد می باشد.
شماره قطعه | نام قطعه | شماره قطعه | نام قطعه |
1 | اسپایدر بلند | 19 | کف گرد استیل |
2 | تاپشل | 20 | کف گرد تخت |
3 | غلاف شفت | 21 | گلدانی |
4 | شفت اصلی | 22 | بوش پیستون |
5 | کانکیو | 23 | پیستون |
6 | مهره سرشفت | 24 | پلیت پیستون |
7 | منتل | 25 | رینگ کرانویل |
8 | هد سنتر | 26 | فیبر تخت کرانویل |
9 | پیچ اصلی | 27 | درپوش هوزینگ |
10 | فیدر گردگیر | 28 | بلبرینگ 22219 |
11 | رینگ گردگیر | 29 | پوسته هوزینگ |
12 | داس کالر | 30 | شفت هوزینگ |
13 | بوش استیل | 31 | بلبرینگ 7219 |
14 | بوش اکسنتریک | 32 | درپوش هوزینگ |
15 | بوش کنگره ای | 33 | فولی 46 سانت هوزینگ |
16 | دنده پینیون | 34 | فولی |
17 | دنده کرانویل | 35 | نعلبکی آهنی بوش فولی |
18 | کف گرد عدسی | 36 | محافظ |
دستگاه سنگ شکن هیدروکن دارای قطعات قابل تعویض متفاوتی است که بعضی از آنها بدلیل ارتباط مستقیم با کانی مواد ورودی سریع تر دچار خوردگی شده و نیاز به تعویض دارند که از مهم ترین آنها منتل و کانکیو می باشند. این قطعات در دو جنس فولاد منگنزی و فولاد منگنزی مولیبدن دار تولید می شوند. هلدینگ آوانگارد با تکیه بر بیش از دو دهه تجربه و تحصیلات بالای علمی از دانشگاه های معتبر داخل و خارج از کشور، دانش تولید بهترین نوع سنگ شکن هیدروکن را دارد.
قطعه | نام قطعه | شماره قطعه | نام قطعه |
1 | بوش کنگره ای | 27 | دنده پنیون |
2 | باتمشل | 28 | درپوش هوزینگ |
3 | بلبرینگ هوزینگ | 29 | داست کالر |
4 | اسپیسر هوزینگ | 30 | سینی کف گرد |
5 | اورینگ | 31 | ضربه گیر |
6 | آچار تاپ شل و باتمشل | 32 | صفحه پکینگ |
7 | بوش فولادی | 33 | شاسی |
8 | بوش چدنی پولی | 34 | شافت اصلی |
9 | بوش هیدروست | 35 | شافت هوزینگ |
10 | بوش اکسنتریک | 36 | رینگ گرد گیر |
11 | بوش اسپایدر | 37 | کف گرد کرانویل |
12 | بوش فولادی پولی | 38 | کف گرد استیل |
13 | پولی دینام | 39 | کاسه نمد اسپایدر |
14 | پولی هوزینگ | 40 | کاپ اسپایدر |
15 | پالانی بزرگ | 41 | کانکیو |
16 | پالانی کوچک | 42 | غلاف سر شافت |
17 | پکینگ | 43 | منتل |
18 | پوسته هوزینگ | 44 | گلدانی |
19 | تاپشل | 45 | گردگیر |
20 | تانک روغنکاری و جک | 46 | کفه هیدروست |
21 | پیج و مهره گلدانی | 47 | کف گرد عدسی |
22 | پیچ و مهره باتمشل | 48 | کف گرد تخت |
23 | پیچ و مهره کانکیو | 49 | هدسنتر |
24 | پیستون | 50 | نعلبکی بوش پولی |
25 | رینگ مهره شافت | 51 | مهره شافت |
26 | دنده کرانویل |
اساس کار سنگ شکن مخروطی هیدروکن بدین صورت است که مصالح پس از ورود از قسمت بالای محفظه خردایش با حرکت دورانی و اکسنتریک (خارج از محور و لنگ) و مابین کانکیو و منتل فشرده شده و خرد می شوند. مواد خرد شده از قسمت پایین سنگشکن خارج شده و به مرحله بعدی پردازش یا جداسازی منتقل میشوند.
از ویژگی های این دستگاه استهلاک پایین، تولید و راندمان بالا و نگهداری و کاربری آسان آن است که سبب پر طرفدار شدن آن در بین صاحبان معادن شده است. این سنگ شکن نسبت به رطوبت حساس است و کارایی اش به حداقل می رسد بنابراین سنگ های رطوبت دار برای این نوع سنگ شکن مناسب نمی باشند.
هیدروکن به شکل مخروطی طراحی شده است و در مراحل اولیه و ثانویه استخراج، سنگهای استخراج شده را به شکل پولک تبدیل میکند تا برای استفادهی بعدی آماده شوند. این دستگاهها در اندازههای مختلفی تولید میشوند که شامل 2-36، 4-36، 5-36، 5/5-36، 6/5-36، و 8-36 است. این سایزها به ترتیب به عنوان ریز شکن، متوسط شکن و درشت شکن شناخته میشوند. همچنین باید ذکر شود که در برخی معادن، دستگاههای هیدروکن با اندازه 45 اینچ نیز به کار میروند.
مشخصات فنی انواع سنگ شکن هيدروکن | |||||||
ردیف | مدل | حداکثر ابعاد ورودی (mm) | ابعاد مصالح خروجی (mm) | ظرفیت تولید(t/h) | قدرت موتور (kw) | وزن دستگاه (ton) | ابعاد (طول*عرض*ارتفاع) (mm) |
1 | 36*2 ریزشکن | 40 | 0-30 | 80 | 90 | 11 | 3000*1900*3800 |
2 | 36*4 ریزشکن | 60 | 0-30 | 100 | 90 | 11 | 3000*1900*3800 |
3 | 36*5 متوسط شکن | 100 | 0-30 | 140 | 90 | 11 | 3000*1900*3800 |
4 | 36*7 درشت شکن | 160 | 0-50 | 160 | 90 | 11 | 3000*1900*3800 |
5 | 36*8 درشت شکن | 200 | 0-60 | 180 | 90 | 11 | 3000*1900*3800 |
شرکت هلدینگ بازرگانی صنعتی آوانگارد در قالب سهامی خاص و با سرمایه بخش خصوصی فعالیت خود را در زمینه واردات، صادرات، تامین وتولید قطعات صنعتی آغاز نمود. شرکت آوانگارد با تکیه بر دانش،تخصص و تجربه کارشناسان متعهد خود در زمینه های تامین و تولید دستگاه های سنگ شکن معادن شن و ماسه و راه سازی، کارخانجات سیمان، صنایع ماشین سازی و مواد غذایی، صنایع نفت و گاز و سایر صنایع فعالیت دارد و از دیگر فعالیت های هلدینگ آوانگارد شامل: مهندسی معکوس و مدل سازی جهت قطعات ریختگی، طراحی و تکنولوژی وتولید انواع قطعات ریختگی و همچنین تهیه و توزیع انواع مواد اولیه مصرفی صنایع ریختهگری فولاد و چدن می باشد.
