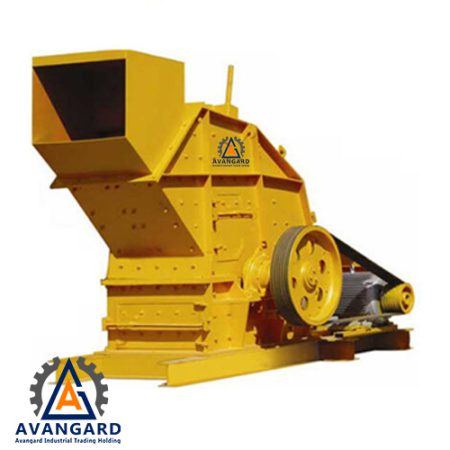

دستگاه سنگ شکن کوبیت چیست؟
دستگاه سنگ شکن کوبیت را می توان به عنوان سنگ شکن های اولیه، ثانویه و سنگ شکن سوم استفاده کرد. این سنگ شکن ها، با استفاده از نیروی ضربه مواد معدنی را آسیاب می کنند. سنگ شکن کوبیت جهت خرد کردن سنگ های معادن و یا رودخانه ای در سایز های ۱۰ الی ۱۵ سانتی متر به کار می روند. دستگاه سنگ شکن کوبیت از یک روتور که دارای ۲ تا ۶ ردیف چکش کوییت می باشد و با سرعت بالا دوران می کند، ساخته شده است.
یکی از دستگاه های سنگ شکن اولیه و ثانویه در معادنی از قبیل شن و ماسه، آهک و گچ می باشد و موجب خردایش کانی های نرم با ابعاد متوسط و تبدیل آنها به ریز دانه های ماسه، نخودی و بادامی می گردد. نقش پره های چکشی یا همان چکش کوبیت، پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به طرف جداره داخل سنگ شکن (سندان کوبیت یا بغل بند کوبیت) است. با حرکت چرخشی روتور، سنگ های ورودی به سمت دیواره و سندان ها پرتاب شده و فرآیند خردایش صورت می پذیرد. چکش کوبیت در سنگ شکن های ضربه ای استفاده می شود، سنگ شکن های کوبیت برای خرد کردن در داخل سنگ شکن در یک ردیف قرار می گیرند.
مکانیزم خردایش دستگاه سنگ شکن کوبیت
دستگاه سنگ شکن کوبيت با استفاده از سرعت بالای روتور، به مواد شکسته شده از مراحل قبل ضربه وارد می کند. مواد و سنگ های ورودی پس از برخورد با چکش خرد شده و دوباره بتوسط ضربه چکش ها به شده با صفحه پوشش برخورد نموده و در نهایت از درگاه تخلیه خارج می شود. کاربر می تواند فاصله بین قاب پشتی و قاب روتور را تنظیم کند، که با این روش اندازه و شکل دانه مواد را می توان تغییر داد.
ویژگی های عملکرد دستگاه سنگ شکن کوبیت :
- یک ساختار ساده، عملکرد منحصر به فرد، مناسب برای خرد کردن سنگ سخت.
- مصرف انرژی کم، عملکرد بالا، نسبت خردایش سنگ شکن زیاد، به طور کلی 10-20 ، تا 50-60.
- با عملکرد شکل دادن ، محصول به شکل مکعب ، تراکم بسته بندی بالا ، اندازه تخلیه قابل تنظیم ، روند شکست ساده است.
- توزیع دانه بندی مناسب
- به راحتی می توان مقدار تغذیه خط تولید را تنظیم کرد و اندازه خوراک را افزایش داد.
- استفاده از تجهیزات مقاوم به شکست در برابر ضربه که از مواد جدید مقاوم در برابر سایش می باشند و اکثرا از جنس فولاد منگنزدار ساخته شده اند.
- استفاده و نگهداری آسان
دستگاه سنگشکن کوبیت یکی دیگر از انواع سنگشکنهای ضربهای است که با نیروی ضربه، عمل خرد کردن تکههای سنگ را انجام میدهد. این سنگشکن ضربهای از نوع افقی است، به این معنا که عمل خرد کردن بر اساس حرکت و سرعت روتور انجام میشود. سنگشکن کوبیت را میتوان به عنوان سنگشکن اولیه، ثانویه و یا نوع سوم مورد استفاده قرار داد.
این دستگاه یکی از مهمترین و اولین خطوط فرآوری در بیشتر معادن و کارخانههای فرآوری محسوب میشود. این دستگاه عموما دارای بدنههایی با قابلیت مونتاژ و دمونتاژ شدن مجدد هستند. همچنین، این نوع دستگاه دارای امکاناتی برای تعویض قطعات، ارتقا دستگاه و تنظیم پیچهای دهانه بار خروجی است تا بتوان اندازه مواد خروجی را کنترل کرد.
ساختار دستگاه سنگ شکن کوبیت
سنگ شکن هاي کوبيت از يک روتور که بين دو تا شش رديف پره چکش دارد، تشکيل شده اند. روتور سنگ شکن اصلی ترين و حياتي ترين قطعه دستگاه می باشد. اين روتور با سرعت خیلی بالایی می چرخد. چکش های کوبیت تکه های بار ورودي مانند سنگ، املاح و مواد معدني به طرف سندان ها که بر روی جداره داخلي سنگ شکن کوبيت تعبيه شده اند پرتاب می کنند. بر روي اين جداره داخلي سنگ شکن تعدادي سپر آج دار که از آلياژ هاي ضد سايش ساخته شده اند، نصب گردیده است. وظيفهي اين سپرهاي آج دار ايفاي نقش مانع کننده مي باشد. قطعات بار ورودي در اثر برخورد با اين موانع خرد و تکه تکه مي شوند.
ظرفیت دستگاه سنگ شکن کوبیت
اندازه محصول نهایی مستقیما تحت تاثیر ظرفیت سنگ شکن قرار دارد. هرچه محصول نهایی ریزتر باشد، سنگ شکن باید همواره کار بیشتری انجام دهد و در نتیجه از ظرفیت آن کاسته می شود. علاوه بر این فاصله بین سندان و روتور باید کمتر باشد تا محصول ریز تر شود، هنگامی که این صفحات به هم نزدیک تر باشند بار برگشتی بیشتر خواهد بود، پس اجازه شارژ به دستگاه را محدود می کند بنابراین سرعت تولید کمتر می شود.
مشخصات فنی انواع سنگ شکن کوبیت | ||||||
ردیف | مدل | حداکثر ابعاد ورودی (mm) | ابعاد مصالح خروجی (mm) | ظرفیت تولید(t/h) | قدرت موتور (kw) | وزن دستگاه (ton) |
1 | کوبیت 80 | 50-80 | 0-20 | 60-80 | 50 | 6 |
2 | کوبیت 100 | 50-100 | 0-25 | 80-100 | 50 | 7.5 |
3 | کوبیت 120 | 50-150 | 0-30 | 100-120 | 70-75 | 11.5-12 |
4 | کوبیت 180 | 50-200 | 0-35 | 150-180 | 90 | 14.5-15 |
همانند هر وسیله و دستگاه ماشینی دیگری قطعات کوبیت به منزله افزایش بهره وری، نیازمند تعمیر و نگهداری هستند که شرکت آوانگارد در زمینه تامین کلیه قطعات کوبیت که به شرح زیر می باشند آماده ارائه خدمت به مشتریان گرامی می باشد:
- چکش کوبیت 180
- چکش کوبیت 120
- روتور کوبیت
- سندان 120 کوبیت
- روپوش روتور کوبیت
- سندان توپر سه پیچ کوبیت
- سقفی کوبیت
- جا سندانی
- سندان توپر دو پیچ
- خشاب چکش کوبیت
- شفت وروتور سنگ شکن کوبیت
- بغل بند ها سنگ شکن کوبیت
- چکش کوبیت
- خشاب چکش کوبیت
- چکش گیر کوبیت
- سندان توپی دو پیچ سنگ شکن کوبیت (Qubit Crusher)
- سندان توپی سه پیچ سنگ شکن کوبیت
- سندان کشویی سنگ شکن کوبیت
- خشاب سندان سنگ شکن کوبیت
- فنر سندان سنگ شکن کوبیت
- بلبرینگ سنگ شکن کوبیت
- روپوش روتور سنگ شکن کوبیت
- سقفی سنگ شکن کوبیت
- ضربه گیر سنگ شکن کوبیت
- جاسندانی سنگ شکن کوبیت
- ابرویی سنگ شکن کوبیت
- پیچ و مهره سنگ شکن کوبیت
- پیچ رگلاژ سنگ شکن کوبیت
- بوش سنگ شکن کوبیت
- فولی سر شفت سنگ شکن کوبیت
- فولی سر الکتروموتور سنگ شکن کوبیت
- شفت و یاتاقان سنگ شکن کوبیت
فروش سنگ شکن کوبیت
فروش انواع دستگاه های سنگشکن کوبيت به عنوان سنگ شکن های اولیه و ثانویه، انواع سنگ شکن های ضربه ای در دو تیپ ساده و هیدرولیکی در مدل های یکطرفه و دو طرفه (نظیر مدل های کوبیت 80، کوبیت 100، کوبیت 120 ، کوبیت 180 و کوبیت 240) و انواعHS (HS7, HS10,HS11,HS14 ,HS16) که در ظرفیت های 80، 100 ،120،180، 240 و حتی تا 300 تن در ساعت با بهترین قیمت در شرکت آوانگارد ساخته می شود، جهت سفارش محصول با مناسب ترین قیمت با کارشناسان واحد فروش دستگاه سنگ شکن ضربه ای تماس بگیرید.
مزایای استفاده از دستگاه سنگ شکن کوبیت:
- قدرت خرد کردن بالا
- تولید چند ماده خوب برای تولید آسفالت و بتن
- نگهداری آسان
- توانایی تنظیم چکش ها
- توانایی تنظیم سندان ها
- دسترسی آسان به قطعات یدکی
ویژگی های دستگاه سنگ شکن کوبیت
سنگشکن کوبیت دارای قدرت خرد کردن بسیار بالایی است و محصول تولید شده به صورت چند وجهی میباشد که برای استفاده در صنایع تولید بتن و سیمان مناسب است. نقطه قوت دیگر این دستگاه، امکان تعمیر و نگهداری آسان آن است که دسترسی به قطعات یدکی آن نیز به راحتی امکانپذیر است. جهت سهولت در بازدید و تعمیرات، دریچههای متعددی در این سنگشکن تعبیه شده است. همچنین، این قطعات دارای قیمت مناسبی میباشند.
چکشها و سندانها در سنگشکن کوبیت قابلیت رگلاژ دارند و بین آنها دهانههای قابل تعویضی وجود دارد. چکشها عملکردی شش مرحلهای در داخل این دستگاه دارند و به راحتی قابل تعویض میباشند. کار کردن این چکشها در شش لبه باعث مصرف 75 تا 85 درصدی آنها میشود. در بدنه سنگشکن کوبیت به عنوان پوشش از ورق ضد سایش CK45 استفاده شده است. در ساخت روتور نیز از این قطعات و ورقهای ضد سایش استفاده شده است.
برای آن که گرد و غبار به قطعات آسیب نرسانند، بلبرینگها در وضعیت محافظت شدهای قرار گرفتهاند. سنگشکنهای کوبیت تنها مدل سنگشکنهای ضربهای میباشند که روتور آنها دارای محافظ میباشد. این محافظ باعث مراقبت از روتور میشود و با تعویض و نگهداری به موقع سالیانه، عمر مفید سنگشکن افزایش مییابد. این دستگاه دارای ویژگیهای منحصربهفردی است که در اینجا به چند مورد از آنها اشاره شده است.
- روتور سنگین که باعث کاهش مصرف انرژی و همچنین کاهش نوسان آمپر سنگ شکن کوبیت می شود.
- سرعت تولید بالا و در نتیجه ظرفیت بالای تولید
- راندمان بالا با ذرات تولیدی یکنواخت
- کاربرد در تمامی خطوط معادن و سیمان و غیره
- روتور دارای ۵ عدد پره از ورق ST52 به ضخامت ۸۰ میلی متر
- توانایی بالای خرد کردن نسبت به بقیه سنگ شکن ها
- قطعات نگهدارنده چکش روتور در تمام سطوح ماشین کاری شده که علاوه بر بالانس بودن روتور، امکان جوشکاری مناسب را فراهم می کند که سبب افزایش عمر مفید روتور می شود.
- قابلیت تعمیر در محل
- قابل تنظیم بودن سندان کوبیت 120 و سندان کوبیت 180
- دسترسی راحت به قطعات قابل تعویض سنگ شکن کوبیت
- امکان تنظیم سرعت پره ها از 15 تا 50 متر در ثانیه
- پوسته خارجی دستگاه سنگ شکن کوبیت دارای جنس فولاد منگنزی یا هادفیلد به ضخامت ۴۵ میلی متر می باشد
قیمت سنگ شکن کوبیت
قیمت سنگ شکن هاي کوبیت با توجه به نوع و ظرفیت دستگاه مانند کوبیت 80-کوبیت 100-کوبیت 120-کوبیت 180-کوبیت 240 و یا خاص مد نظرمشتری و نوسانات قیمت متغیر بوده است. جهت سفارش،خرید،فروش وتولید دستگاه مدنظر با کارشناسان ما در شرکت آوانگارد تماس بگیرید.
ردیف | شرح | قیمت به تومان |
1 | قیمت دستگاه سنگ شکن ضربه ای کوبیت 100 | تماس بگیرید |
2 | قیمت دستگاه سنگ شکن ضربه ای کوبیت 120 | تماس بگیرید |
3 | قیمت دستگاه سنگ شکن ضربه ای کوبیت 180 | تماس بگیرید |
4 | قیمت دستگاه سنگ شکن ضربه ای کوبیت 240 | تماس بگیرید |
