دستگاه سنگشکن هیدروکن یا مخروطی یک نوع سنگشکن است که برای خرد کردن مواد سنگین و سخت استفاده میشود. این دستگاه به نامهای مختلفی مانند سنگشکن مخروطی یا سنگشکن هیدروکن معروف است. عملکرد اصلی این دستگاه بر پایه فشار هیدرولیک میباشد که باعث فشردگی و خرد شدن مواد بین سطوح دو قطعه منتل و کانکیو میشود.
ساختار اصلی این دستگاه شامل یک مخروط خارجی ثابت به نام کانکیو و یک مخروط داخلی متحرک به نام منتل است. مواد وارد شده از بالا از طریق بازوهای فیدر به فضای بین دو مخروط هدایت میشوند. سپس مواد تحت فشار هیدرولیک بین دو مخروط فشرده و خرد میشوند. مواد خرد شده از زیر دستگاه خارج و تخلیه میشوند.
این نوع سنگشکن برای مواد سخت مانند سنگهای زغال سنگ، سنگهای آهک، سنگهای سنگ آهن و سنگهای سنگآهنی مناسب است و در صنایع معدنی و ساخت و ساز به کار میرود. به دلیل استفاده از فشار هیدرولیک، این دستگاه دارای قدرت خردایش بالا و کارایی بالایی است. همچنین، تنظیم آسان اندازه خروجی و عملکرد پایدار از ویژگیهای مهم آن است.
دستگاه سنگ شکن هیدروکن به شکل مخروطی است و سنگهای استخراج شده را در مراحل اولیه و ثانویه خردایش معادن به شکل پولک در آورده تا قابل استفاده می شوند. هیدروکن در سایزهای: 2-36، 4-36، 5-36، 5/5- 36، 6/5- 36، 8-36 تولید می شوند که به ترتیب ریز شکن، متوسط شکن و درشت شکن نام گذاری میشوند. لازم به ذکر است که سایز 45 اینچ دستگاه هیدروکن نیز در برخی معادن مورد استفاده قرار می گیرد.
فروش سنگ شکن هیدروکن
فروش انواع دستگاه های سنگ شکن هیدروکن با بهترین کیفیت و مناسب ترین قیمت در شرکت آوانگارد، جهت سفارش محصول با مناسب ترین قیمت با کارشناسان واحد فروش دستگاه سنگ شکن هیدروکن تماس بگیرید.

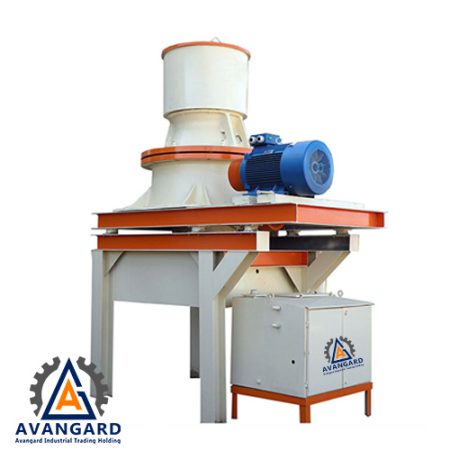

دستگاه سنگ شکن هیدروکن
دستگاه مذکور از جمله دستگاههای سنگ شکن حرفهای و مدرن است، امروزه بهعنوان یکی از پرکاربرد ترین انواع سنگ شکن محسوب میشود که به دلیل ویژگیهای خاص آن است. با استفاده از این دستگاه میتوان تولیدات را افزایش داده و با، بار ورودی مشابه با سایر سنگ شکنها، حجم بیشتری از سنگ ریزه و ماسه دریافت کرد. این دستگاه دارای کنترل خودبخودی خروجی دستگاه است که آن را میتوان باتوجه به بار ورودی جهت جلوگیری از آسیب به دستگاه تنظیم کرد.
وجود این تنظیمات نگهداری و مراقبت از دستگاه هیدروکن ماسه ساز را به مراتب ساده کرده است. نیاز دورهای دستگاه به سرویس شدن از سایر دستگاهها کمتر و در نتیجه استهلاک پایین تری دارد؛ بنابراین هزینههای ناشی از این دستگاه کاهش خواهد یافت. بدون نگرانی به تعویض قطعات میتوان سالیان سال از این دستگاه استفاده کرد بدون آنکه نیاز به دانش خاصی باشد.
ویژگی دیگر دستگاه، امکان روغنکاری خودکار است که به کیفیت نگهداری از قطعات و کاهش خرابی کمک میکند. سیستم نگهداری و حفاظتی این دستگاه با وجود سیستم روغنکاری خودکار پرورش یافته است و بدون دخالت انسان شرایط نگهداری از دستگاه را بهبود بخشیده است. سیستم روغن کاری خودکار و باکیفیت این دستگاه، استفاده از دستگاه را در معادن مناطق خشک کشور را نیز فراهم کرده است. برای دریافت بهترین عملکرد از این دستگاه آن را در شرایط مناسب قرار داده و تنها هرچند مدت یک بار به روغن کاری خودکار آن بپردازید.
مشخصات کلی دستگاه هیدروکن
- هر دستگاهی متشکل از سیستمی است که بیشترین عملکرد را برعهده دارد و درهیدروکن شامل:
- قدرت موتور این دستگاه 90 کیلو وات است.
- سیستم خنک کننده روغنی یا آبی
- حجم روغن روان کننده 260 لیتر
- حجم روغن هیدرولیک 80 لیتر
- دور شفت پینیون آن 1083 rpm
- وزن کلی بدون شاسی 9000 کیلوگرم
- وزن کلی با شاسی دستگاه 10000 کیلوگرم
مشخصات فنی انواع سنگ شکن هيدروکن | |||||||
ردیف | مدل | حداکثر ابعاد ورودی (mm) | ابعاد مصالح خروجی (mm) | ظرفیت تولید(t/h) | قدرت موتور (kw) | وزن دستگاه (ton) | ابعاد (طول*عرض*ارتفاع) (mm) |
1 | 36*2 ریزشکن | 40 | 0-30 | 80 | 90 | 11 | 3000*1900*3800 |
2 | 36*4 ریزشکن | 60 | 0-30 | 100 | 90 | 11 | 3000*1900*3800 |
3 | 36*5 متوسط شکن | 100 | 0-30 | 140 | 90 | 11 | 3000*1900*3800 |
4 | 36*7 درشت شکن | 160 | 0-50 | 160 | 90 | 11 | 3000*1900*3800 |
5 | 36*8 درشت شکن | 200 | 0-60 | 180 | 90 | 11 | 3000*1900*3800 |
دستگاه هایی که در مشاغل سختی مانند کار در معدن مورد استفاده قرار می گیرند باید دارای خصوصیات منحصر به فردی باشند تا عمر و دوام خوبی داشته و نیاز به تعمیر یا تعویض قطعات یدکی و مصرفی نداشته باشند. دستگاه سنگ شکن هیدروکن با توجه به ویژگی های منحصر به فردی که دارد قابلیت بالایی در شرایط سخت کاری و محیطی از خود نشان می دهد که در ادامه به ویژگی های آن اشاره می کنیم:
- به دلیل داشتن دهانه بزرگ ظرفیت بالایی برای ورودی بار دارد از این رو برای خرد کردن سنگ های بزرگ نیز مناسب است
- استفاده از دستگاه به عنوان سنگ شکن اولیه و ثانویه در خط خردایش معادن شن و ماسه
- هیدروکن دارای سه سیستم روغن کاری است
- به دلیل وزن پایینی که هیدروکن دارد لذا به راحتی می توان آن را حمل و نصب کرد
- بالا بودن راندمان در خرد کردن سنگ های سخت
- در زمان انجام عمل خردایش سنگ به دلیل استحکام، مقاومت بالایی از خود نشان می دهد
- هیدروکن برای تولید حجم زیادی شن و ماسه نیز مناسب می باشد
- بازدهی بالایی داشته و هزینه نگهداری آن پایین است
- مقاوم در برابر فرسایش قطعات آن بخاطر فولاد منگنزی مولیبدن دار جنس آنها
- دهانه تغذیه این ایستگاه از 1 تا 8 اینچ قابل طراحی و تولید می باشد
- ویژگی منحصر به فرد در روغن کاری آن که اجازه استفاده در مناطق گرم و خشک را به آنها می دهد
شماره قطعه | نام قطعه | شماره قطعه | نام قطعه |
1 | اسپایدر بلند | 19 | کف گرد استیل |
2 | تاپشل | 20 | کف گرد تخت |
3 | غلاف شفت | 21 | گلدانی |
4 | شفت اصلی | 22 | بوش پیستون |
5 | کانکیو | 23 | پیستون |
6 | مهره سرشفت | 24 | پلیت پیستون |
7 | منتل | 25 | رینگ کرانویل |
8 | هد سنتر | 26 | فیبر تخت کرانویل |
9 | پیچ اصلی | 27 | درپوش هوزینگ |
10 | فیدر گردگیر | 28 | بلبرینگ 22219 |
11 | رینگ گردگیر | 29 | پوسته هوزینگ |
12 | داس کالر | 30 | شفت هوزینگ |
13 | بوش استیل | 31 | بلبرینگ 7219 |
14 | بوش اکسنتریک | 32 | درپوش هوزینگ |
15 | بوش کنگره ای | 33 | فولی 46 سانت هوزینگ |
16 | دنده پینیون | 34 | فولی |
17 | دنده کرانویل | 35 | نعلبکی آهنی بوش فولی |
18 | کف گرد عدسی | 36 | محافظ |
اصلی ترین قطعات دستگاه هیدروکن مخروطی و معرفی آنها
به طور کلی دستگاه های سنگ شکن برای خرد کردن انواع سنگ ها به کار برده می شوند. در این میان برخی از دستگاه های سنگ شکن برای تولید انواع ماسه ها، استفاده می شود که ما قصد داریم در این بخش، به معرفی قطعات داخلی سنگ شکن هیدروکن اشاره کنیم.
قطعه | نام قطعه | شماره قطعه | نام قطعه |
1 | بوش کنگره ای | 27 | دنده پنیون |
2 | باتمشل | 28 | درپوش هوزینگ |
3 | بلبرینگ هوزینگ | 29 | داست کالر |
4 | اسپیسر هوزینگ | 30 | سینی کف گرد |
5 | اورینگ | 31 | ضربه گیر |
6 | آچار تاپ شل و باتمشل | 32 | صفحه پکینگ |
7 | بوش فولادی | 33 | شاسی |
8 | بوش چدنی پولی | 34 | شافت اصلی |
9 | بوش هیدروست | 35 | شافت هوزینگ |
10 | بوش اکسنتریک | 36 | رینگ گرد گیر |
11 | بوش اسپایدر | 37 | کف گرد کرانویل |
12 | بوش فولادی پولی | 38 | کف گرد استیل |
13 | پولی دینام | 39 | کاسه نمد اسپایدر |
14 | پولی هوزینگ | 40 | کاپ اسپایدر |
15 | پالانی بزرگ | 41 | کانکیو |
16 | پالانی کوچک | 42 | غلاف سر شافت |
17 | پکینگ | 43 | منتل |
18 | پوسته هوزینگ | 44 | گلدانی |
19 | تاپشل | 45 | گردگیر |
20 | تانک روغنکاری و جک | 46 | کفه هیدروست |
21 | پیج و مهره گلدانی | 47 | کف گرد عدسی |
22 | پیچ و مهره باتمشل | 48 | کف گرد تخت |
23 | پیچ و مهره کانکیو | 49 | هدسنتر |
24 | پیستون | 50 | نعلبکی بوش پولی |
25 | رینگ مهره شافت | 51 | مهره شافت |
26 | دنده کرانویل |
چگونگی عملکرد هیدروکن
در دستگاه سنگ شکن هیدروکن عمل خرد شدن مواد ورودی بوسیله کانکیو و منتل صورت میگیرد. فاصله ای بین منتل و کانکیو وجود دارد که اندازه این فاصله یا شکاف به وسیله شفت اصلی تنظیم می شود که در نتیجه با تغییر اندازه شکاف باز مابین منتل و کانکیو می توان اندازه سنگ ها و سرعت تخلیه آنها را مشخص کرد.
دستگاه ماسه ساز مخروطی یا هیدروکن برای فرآیند خردایش مواد و سنگهای بسیار بزرگی که از معادن به دست میآید مناسب است و آنها را به شکل خاصی در میآورد و به قطعات بسیار ریزی به نام شن تبدیل میکند. این دستگاه عمدتا بهعنوان سنگشکن ثانویه مورد استفاده میشود و عملکرد آن به گونه ای است که منتل و کانکیو در فاصلهای بسیار کم از هم قرار میگیرند و و با چرخش منتل سنگ هایی که بین این دو قطعه قرار می گیرند در اثر فشار زیاد به قطعات بسیار ریزی تبدیل می شوند.
مواد معدنی تا رسیدن به اندازه مناسب و تعیین شده داخل دستگاه به صورت دورانی می چرخند. شکاف ریزی که بین این دو قطعه صورت میگیرد توسط چرخش شافت اصلی باز و بسته میشود البته این نکته هم بسیار مهم است که دهانه بین منتل و کانکیو قابل تنظیم میباشد و نسبت به موقعیتی که دستگاه در آن قرار دارد و اندازه سنگها میتوان این شکاف را تنظیم کرد تا محصول تولید شده به بهترین نحو باشد و بتوان از آن استفاده مطلوبی کرد.
همچنین با تغییر دادن میزان لنگ دستگاه میتوان سرعت عبور و خروج سنگها را تغییر داد تا اگر سنگها از جنس بسیار محکم و مستحکم هستند با سرعت پایین شکسته شوند و عملیات سنگشکن یا ماسه سازی بهخوبی انجام گیرد. تنظیم کردن دهانه و شکاف توسط شما انجام میگیرد و کار راحتی است اما برای دقیق بودن آن باید تجربه کافی داشته باشید و بدانید که در هر مکان و برای شکستن هر نوع سنگی باید چه مقدار شکاف بین منتل و کانکیو وجود داشته باشد.
کسانی که با دستگاه ماسهساز کار میکنند باید بدانند که هرگونه خطا در هنگام انجام عملیات میتواند موجب از دسترفتن مواد اولیه شود که خسارت زیادی را به بار میآورد. یکی از ویژگی هایی که در زمان خرید ماشین آلات معدنی و کارخانه ای باید مورد توجه قرار داد شرایط آب و هوایی محیط و سازگاری دستگاه است.لازم بذکر است که روغن هیدرولیک و خنک کننده بر روی شاسی دستگاه نصب می شود و همچنین برق دستگاه قابلیت این را دارد که هم حالت تمام اتوماتیک داشته باشد و هم از عملکرد دستی آن بهره برد که کار اصلی این تابلو کنترل عملکرد دستگاه است.
مدل | منتل | کانکیو | تاپشل | حداکثر سایز دهانه ورودی(میلیمتر) | دهانه بسته(میلیمتر) | کل تولید(تن/ساعت) | ریز دانه(تن/ساعت) |
2-36 | 2 | 2 | 4 | 50 | 8-10-13-19 | 60-65-70-80 | 42-45-49-56 |
4-36 | 4 | 4 | 4 | 100 | 13-16-19 | 80-90-100 | 52-58-65 |
5.5-36 | 4 | 5.5 | 5.5 | 140 | 19-22 | 105-115 | 68-69 |
7-36 | 4 | 7 | 7 | 175 | 25-29-32 | 145-150-160 | 87-90-96 |
8-36 | 4 | 8 | 8 | 200 | 32 | 165 | 82 |
قیمت سنگ شکن هاي هیدروکن
قیمت سنگ شکن هاي هیدروکن با توجه به نوع و ظرفیت دستگاه از انواع سایزهای: 2-36، 4-36، 5-36، 5/5- 36، 6/5- 36، 8-36 و یا خاص مد نظرمشتری و نوسانات قیمت متغیر بوده است. جهت سفارش، خرید، فروش و تولید دستگاه سنگ شکن مدنظر با کارشناسان ما در شرکت آوانگارد تماس بگیرید.
با عرض پوزش قیمت ها در حال بروزرسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش آوانگارد تماس حاصل نمایید.
ردیف | شرح | قیمت به تومان |
1 | قیمت دستگاه سنگ شکن هیدروکن 2-36 | تماس بگیرید |
2 | قیمت دستگاه سنگ شکن هیدروکن 4-36 | تماس بگیرید |
3 | قیمت دستگاه سنگ شکن هیدروکن 5-36 | تماس بگیرید |
4 | قیمت دستگاه سنگ شکن هیدروکن 5.5-36 | تماس بگیرید |
5 | قیمت دستگاه سنگ شکن هیدروکن 6.5-36 | تماس بگیرید |
6 | قیمت دستگاه سنگ شکن هیدروکن 8-36 | تماس بگیرید |
