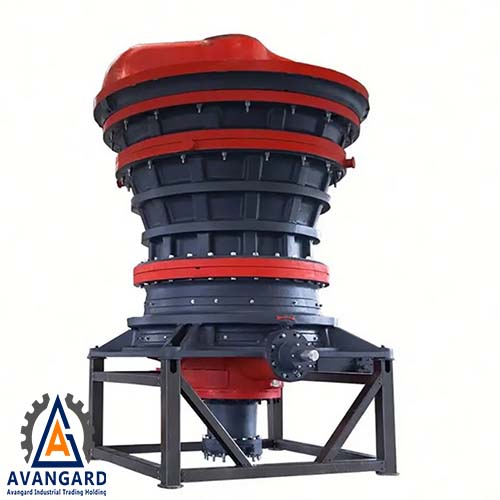

دستگاه سنگ شکن ژیراتوری (Gyeatory Crushers)

دستگاه سنگ شکن ژیراتوری (سوپریور)

نخستین نوع دستگاه سنگ شکن ژیراتوری یا سنگ شکن سوپریور در سال 1878 ساخته شده است. از این دستگاه سنگ شکن به عنوان سنگ شکن اولیه در تاسیسات بزرگ و در مواردی استفاده می شود که ظرفیت و احتمالا نسبت خردایش بیش از سنگ شکن های فکی مدنظر باشد. دستگاه سنگ شکن ژیراتوری از یک بدنه ثابت مخروطی شکل و یک هسته میانی که حرکتی ژیراتوری ( حرکتی دورانی در حول محوری که خود جا به جا می شوند) دارد، تشکیل شده است.

زاویه بین بدنه ثابت و هسته متحرک 22 تا 30 درجه است. مواد موردنظر در فاصله بین بدنه ثابت و هسته متحرک خرد می شوند. در مدت زمانی که در یک بخش از فضای داخل سنگ شکن هسته متحرک در حال نزدیک شدن به بدنه است، مواد در آن بخش خرد می شوند و در همین مدت زمان در قسمت مقابل فاصله بین دهانه ثابت و هسته متحرک در حال زیاد شدن است و مواد در آن قسمت به تدریج به قسمت های پایین تر حرکت کرده و فضای موجود را پر می کنند.

بدین ترتیب عمل سنگ شکنی بطور دائم انجام می شود و نیروی لازم برای آن یکنواخت است. در این نوع سنگ شکن، بر خلاف سنگ شکن فکی، احتیاج به تغذیه کننده (feeder) نیست و می توان آنرا مستقیما توسط کامیون های بزرگ معدنی از چند جهت تغذیه کرد. مواد در داخل سنگ شکن بطور یکنواخت توزیع و خرد می شوند.

دستگاه سنگ شکن ژیراتوری در 3 نوع متفاوت ساخته می شوند:

• سنگ شکن ژیراتوری با محورمتکی (Supported Spindle Gyratory Crusher)

سنگ شکن ژیراتوری با محورمتکی که معروفترین سنگ شکن ژيراتوري موجود است که از نوع «محور کوتاه» می باشد که از طریق یک پیستون هیدرولیکی نگهداری می شود.

• سنگ شکن ژیراتوری با محور معلق (Suspended Spindle Gyratory Crusher)

سنگ شکن ژیراتوری با محور معلق در دو نوع «محور کوتاه» و «محور بلند» ساخته می شود.

• سنگ شکن ژیراتوری با محور ثابت (Fixed Spindle Gyratory Crusher)

سنگ شکن ژیراتوری با محور ثابت، با دو محور از بالا و پایین ثابت شده است. حرکت خروج از مرکز نسبتا طویل است و عملا در تمام طول محور گسترش دارد.

مطلب مرتبط: دستگاه سنگ شکن هیدروکن

در سنگ شکن ژيراتوري، ابعاد بار ورودی حداکثر 80 تا 85 % دهانه ورودی است. اندازه گلوگاه سنگ شکن های ژیراتوری را با بالا و پایین بردن هسته متحرک می توان تغییر داد. ابعاد محصول خرد شده بستگی به گلوگاه سنگ شکن دارد و حدود 85% آن دارای ابعادی کوچکتر از گلوگاه در حالت باز است.

دستگاه سنگ شکن ژیراتوری چيست؟

دستگاه سنگ شکن ژيراتوري توانایی استفاده به عنوان سنگ شکن اولیه و یا سنگ شکن نوع دوم در معادن شن و ماسه را دارا مي باشد. اين سنگ شکن هم چنين داراي قابلیت بسیار بالايي در خرد کردن مواد و سنگ های سخت دارد. در کنار ويژگي هاي متعدد سنگ شکن ژيراتوري، اين سنگ شکن برای تولید شن و ماسه در ابعاد مورد نياز نيز بسيار سودمند است.

اين سنگ شکن داراي ظرفيت توليد بسيار بالايي مي باشد که به واسطه داشتن دهانه اي بزرگ براي ورود مواد و بار ورودي به اين قابليت دست يافته است. سنگ شکن‌ ژيراتوري علي رغم كاربردهاي بسيار زيادي که در صنعت و خصوصا جهت خرد کردن مواد سخت در معادن و کارخانه ها دارد، بسيار وزن کمی دارد و پایین بودن وزن آن باعث تسهیل حمل و نقل دستگاه و نصب آن در بین تجهیزات معادن می شود.

از ديگر ويژگي هاي سنگ شكن هاي ژيراتوري که موجب افزايش كارايي و محبوبيت اين سنگ شکن ها در مقايسه با سنگ شكن هاي فكي در بين مصرف کنندگان گرديده است، توسعه مداوم و قابل توجه اين نوع از سنگ شکن ها مي باشد.

يکي ديگر از ويژگي هاي سنگ شكن‌ ژيراتوري در مقايسه با سنگ شکن فکي اين است که بر خلاف سنگ شكن هاي فكي که به صورت نيمه وقت كار مي كنند، اين سنگ شکن ها به صورت تمام وقت فعاليت دارند. هم چنين در شرايط مشابه مي توانند تا دو برابر سنگ شكن هاي فكي ظرفيت توليد داشته باشند، اگرچه نيروي مصرفي كمتري دارند.

دستگاه سنگ شکن ژيراتوری

يکي ديگر از انواع سنگ شكن هاي مخروطي، سنگ شکن ژيراتوري مي باشد. سنگ شکن ژيراتوري از نظر عملکرد مشابه سنگ شکن مخروطي مي باشد، يعني دارای شیب کم در محل خرد کردن مواد مي باشد و بیشتر حالت موازي دارد. هم چنين سنگ شکن ژيراتوري در عملکرد با سنگ شکن فکي تشابهاتي دارد و از يک سطح مقعر و يک سر مخروطي تشکيل شده است. سنگ شکن ژيراتوري به دليل دهانه بزرگي که دارد در مرحله اول سنگ شکني و به عنوان يک سنگ شکن اوليه، مورد استفاده قرار مي گيرد. بيشترين كاربرد براي استفاده از سنگ شکن ژيراتوري در کارخانه هاي بزرگ که نياز و ظرفيت بالايي براي خرد کردن مواد وجود دارد، مي باشد.

عملکرد دستگاه سنگ شکن ژیراتوری

این سنگ شكن هاي مخروطي از دو مخروط ناقص عمودی که یکی از آن ها در داخل دیگری قرار گرفته است، تشکيل شده اند. در دستگاه سنگ شکن‌ ژيراتوري راس بدنه خارجی که مخروطی شکل است به طرف پایین و راس قسمت داخلی بدنه مخروطی شکل به طرف بالا مي باشد. هم چنين پوشش خارجی ثابت مانده و پوشش داخلی مخروط یک حرکت دورانی در داخل آن انجام می دهد.

محور اصلی که در راس دستگاه سنگ شکن ژيراتوري قرار دارد حرکت دورانی کامل ندارد و بصورت لنگ وار می چرخد. مخروط داخلی دارای حرکت دایره ای به مقدار کم مي باشد، اما نمی چرخد. حرکت توسط یک نيروي گريز از مرکز ایجاد می شود. مانند برخي ديگر از سنگ شکن ها، مواد بین دو سطح که به تدریج خرد می شوند، به سمت پایین حرکت می کنند تا زمانیکه به اندازه کافی خرد شوند و بتوانند از طریق شیار ایجاد شده بین دو سطح بدنه خارج شوند.

خصوصیات دستگاه سنگ شکن ژیراتوری

در سنگ شکن‌ژيراتوري اين قسمت از دستگاه به طور کامل متفاوت بوده و داراي ارتفاع بيشتري است که باعث می شود دهانه ورودي سنگ شکن بزرگتر شده و علاوه بر ورود سنگ هاي بزرگتر و بار ورودي بزرگ تر، ظرفيت توليد سنگ ریزه و ماسه نيز افزايش مي يابد. در سنگ شکن ژيراتوري با تغيير سايز اکسنتريک دستگاه يا ميزان لنگي آن مي توان سرعت عبور و اندازه بار خروجي و مواد توليد شده را تغيير داد. دستگاه سنگ شکن ژيراتوري برای تولید ظرفیت های بالا و در ابعاد تولید ماسه درشت مناسب می باشد.

مطلب مرتبط: دستگاه سنگ شکن بهرینگر

ویژگی های سنگ شکن سوپریور

• استفاده به عنوان سنگ شکن اولیه و ثانویه در معادن شن و ماسه
• قابلیت بسیار بالا در خردایش سنگ های بسیار سخت
• مناسب برای تولید با تناژ بالا شن و ماسه در معادن
• ظرفیت بالا به واسطه داشتن ورودی بزرگ بار در دستگاه سوپر یور
• دارای ساختمان بسیار مستحکم و مقاومت بالا هنگام عمل خردایش
• ساخت قطعات سنگ شکن سایشی از فولاد منگنزی و مولیبدن دار
• راندمان بالا و همچنین کاهش هزینه نگهداری با سه سیستم روغنکاری اتوماتیک
• سهولت در حمل و نقل و نصب بدلیل وزن پائین

قیمت سنگ شکن هاي ژیراتوری

قیمت دستگاه سنگ شکن ژیراتوری، با توجه به تناژ تولید، سایز و نوع دستگاه ژیراتوری، و نوسانات قیمت متغیر است. برای سفارش و خرید دستگاه سنگ‌ شکن ژیراتوری با ما تماس بگیرید و درخواست خود را ارسال نمایید. کارشناسان ما در شرکت آوانگارد، آماده پاسخگویی به سوالات شما هستند.

با عرض پوزش قیمت ها در حال بروزرسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش آوانگارد تماس حاصل نمایید.
